آموزش نصب چکش هیدرولیکی روی بیل مکانیکی

در صنعت راهسازی، معدن، تخریب، تونل‌سازی و پروژه‌های عمرانی سنگین، چکش هیدرولیکی یکی از مهم‌ترین تجهیزات جانبی بیل مکانیکی محسوب می‌شود که نقش حیاتی در عملیات تخریب سنگ، بتن، آسفالت و سطوح سخت ایفا می‌کند. امروزه تقریباً هیچ پروژه عمرانی سنگینی را نمی‌توان یافت که بدون استفاده از چکش هیدرولیکی اجرا شود، زیرا سرعت، قدرت و راندمان این تجهیز باعث شده است که جایگزین بسیاری از روش‌های سنتی تخریب و حفاری شود.

با این حال، عملکرد صحیح چکش هیدرولیکی تنها به کیفیت خود دستگاه وابسته نیست، بلکه نحوه نصب آن روی بیل مکانیکی نیز اهمیت فوق‌العاده‌ای دارد؛ زیرا نصب غیراصولی می‌تواند باعث کاهش راندمان، افزایش استهلاک، آسیب به سیستم هیدرولیک، خرابی زودهنگام قطعات و حتی ایجاد خطرات ایمنی جدی شود. بسیاری از خرابی‌های رایج چکش‌های هیدرولیکی، نه به دلیل ضعف کیفیت دستگاه، بلکه ناشی از نصب اشتباه، تنظیمات غیراستاندارد و عدم رعایت الزامات فنی در زمان راه‌اندازی اولیه هستند.

در پروژه‌های حرفه‌ای، نصب چکش هیدرولیکی یک فرآیند کاملاً تخصصی محسوب می‌شود که نیازمند آشنایی کامل با سیستم هیدرولیک بیل مکانیکی، ظرفیت پمپ‌ها، فشار کاری، اتصالات هیدرولیکی، استانداردهای ایمنی و اصول عملکرد چکش است. بی‌توجهی به این موارد می‌تواند خسارت‌های سنگینی به دستگاه وارد کند و حتی باعث توقف کامل پروژه شود.

در این مقاله، به‌صورت کاملاً تخصصی، آموزشی و مرحله‌به‌مرحله، تمامی اصول نصب چکش هیدرولیکی روی بیل مکانیکی بررسی خواهد شد تا اپراتورها، تکنسین‌ها، مدیران ماشین‌آلات و فعالان صنعت بتوانند با رعایت استانداردهای فنی، حداکثر بهره‌وری و ایمنی را در عملیات‌های خود به دست آورند.

چکش هیدرولیکی چیست و چگونه کار می‌کند؟

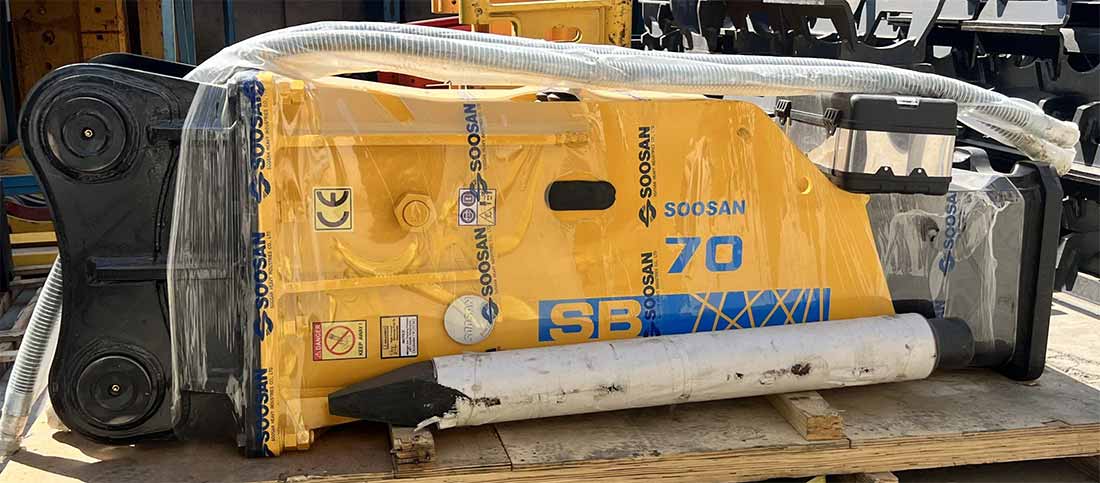

چکش هیدرولیکی یک تجهیز جانبی قدرتمند است که با استفاده از فشار روغن هیدرولیک، انرژی لازم برای حرکت پیستون و ایجاد ضربات سنگین را تأمین می‌کند. این ضربات از طریق قلم چکش به سطح مورد نظر منتقل شده و عملیات تخریب یا شکستن انجام می‌شود.

اساس عملکرد چکش هیدرولیکی بر تبدیل انرژی هیدرولیکی به انرژی مکانیکی استوار است و همین موضوع باعث شده است که این تجهیز توان بسیار بالایی در تخریب سنگ و بتن داشته باشد.

اجزای اصلی چکش هیدرولیکی

• بدنه اصلی
• پیستون
• قلم
• بوش‌ها
• سیستم هیدرولیک
• شلنگ‌های فشار و برگشت
• آکومولاتور
• براکت نصب

شناخت این اجزا قبل از نصب، اهمیت زیادی دارد؛ زیرا هرگونه خطا در مونتاژ یا اتصال، می‌تواند عملکرد دستگاه را مختل کند.

اهمیت نصب اصولی چکش هیدرولیکی

نصب صحیح چکش هیدرولیکی تنها به معنای اتصال فیزیکی دستگاه به بیل مکانیکی نیست، بلکه مجموعه‌ای از تنظیمات دقیق مکانیکی و هیدرولیکی است که باید مطابق با استانداردهای سازنده انجام شود.

در صورتی که فشار هیدرولیک، دبی روغن، زاویه نصب یا اتصالات به‌درستی تنظیم نشوند، ممکن است مشکلاتی مانند افزایش حرارت روغن، کاهش قدرت ضربه، لرزش شدید، شکست قلم یا حتی آسیب به پمپ هیدرولیک رخ دهد.

بررسی سازگاری چکش با بیل مکانیکی

اولین مرحله قبل از نصب، بررسی سازگاری چکش هیدرولیکی با بیل مکانیکی است. هر چکش برای کلاس وزنی مشخصی از بیل مکانیکی طراحی شده است و استفاده از چکش نامتناسب می‌تواند باعث آسیب جدی به دستگاه شود.

انتخاب اشتباه می‌تواند باعث فشار بیش از حد به سیستم هیدرولیک و کاهش عمر مفید دستگاه شود.

ابزارهای مورد نیاز برای نصب

• جرثقیل یا لیفتراک
• پین اتصال
• آچارهای صنعتی
• شلنگ هیدرولیک استاندارد
• روغن هیدرولیک
• گریس مخصوص
• دستگاه تست فشار

مراحل نصب چکش هیدرولیکی روی بیل مکانیکی

مرحله اول: آماده‌سازی بیل مکانیکی

قبل از نصب، بیل مکانیکی باید روی سطح صاف و ایمن قرار گیرد و موتور خاموش شود. همچنین فشار سیستم هیدرولیک باید تخلیه شود تا از بروز خطرات احتمالی جلوگیری گردد.

بازوی بیل باید در موقعیتی قرار گیرد که امکان اتصال ایمن چکش وجود داشته باشد.

مرحله دوم: جدا کردن باکت

در بیشتر موارد، برای نصب چکش هیدرولیکی لازم است باکت از بازوی بیل جدا شود. این کار باید با دقت و رعایت اصول ایمنی انجام شود.

• خارج کردن پین‌ها
• آزادسازی اتصالات
• انتقال ایمن باکت

مرحله سوم: نصب براکت و پین‌ها

براکت اتصال چکش باید کاملاً با ابعاد بازوی بیل سازگار باشد. در این مرحله، چکش توسط جرثقیل یا لیفتراک در موقعیت مناسب قرار گرفته و پین‌ها نصب می‌شوند.

پین‌ها باید کاملاً روان و بدون لقی در جای خود قرار گیرند.

مرحله چهارم: اتصال شلنگ‌های هیدرولیک

شلنگ‌های فشار و برگشت باید مطابق با استاندارد سازنده متصل شوند. رعایت جهت صحیح جریان روغن اهمیت بسیار بالایی دارد.

استفاده از شلنگ غیراستاندارد یا اتصال اشتباه می‌تواند باعث ترکیدگی شلنگ، نشتی روغن یا خرابی سیستم شود.

مرحله پنجم: تنظیم فشار و دبی روغن

هر چکش هیدرولیکی دارای محدوده مشخصی از فشار و دبی روغن است و این مقادیر باید دقیقاً مطابق با دفترچه فنی تنظیم شوند.

• فشار بیش از حد = آسیب به چکش
• فشار کم = کاهش قدرت ضربه
• دبی نامناسب = افزایش حرارت روغن

مرحله ششم: هواگیری سیستم

پس از اتصال شلنگ‌ها، لازم است سیستم هیدرولیک هواگیری شود تا از ایجاد ضربات نامنظم و آسیب به قطعات جلوگیری گردد.

مرحله هفتم: تست اولیه

پس از نصب کامل، دستگاه باید در دور پایین تست شود تا عملکرد صحیح چکش بررسی گردد.

در این مرحله باید موارد زیر کنترل شوند:

• عدم نشتی روغن
• صدای طبیعی چکش
• عملکرد یکنواخت ضربات
• عدم لرزش غیرعادی

نکات مهم ایمنی در نصب چکش هیدرولیکی

ایمنی در نصب و راه‌اندازی چکش هیدرولیکی اهمیت بسیار بالایی دارد و بی‌توجهی به اصول ایمنی می‌تواند منجر به بروز حوادث جدی شود.

• خاموش بودن کامل موتور
• تخلیه فشار هیدرولیک
• استفاده از تجهیزات ایمنی
• عدم قرارگیری افراد زیر چکش
• استفاده از جرثقیل استاندارد

اشتباهات رایج در نصب چکش هیدرولیکی

استفاده از چکش نامتناسب

یکی از رایج‌ترین اشتباهات، نصب چکش سنگین روی بیل کوچک یا بالعکس است که می‌تواند به سیستم هیدرولیک آسیب وارد کند.

تنظیم اشتباه فشار

فشار بیش از حد، باعث شکست قطعات داخلی و افزایش استهلاک خواهد شد.

استفاده از شلنگ غیراستاندارد

شلنگ‌های بی‌کیفیت تحمل فشار بالا را ندارند و ممکن است دچار ترکیدگی شوند.

عدم گریس‌کاری

قلم و بوش‌ها باید به‌صورت منظم گریس‌کاری شوند تا از افزایش اصطکاک جلوگیری شود.

نحوه نگهداری پس از نصب

پس از نصب، نگهداری صحیح نقش بسیار مهمی در افزایش عمر چکش دارد.

• بازرسی روزانه شلنگ‌ها
• کنترل فشار هیدرولیک
• گریس‌کاری منظم
• تعویض به‌موقع قطعات مصرفی
• تمیز نگه داشتن دستگاه

تأثیر کیفیت روغن هیدرولیک بر عملکرد چکش

روغن هیدرولیک نقش کلیدی در عملکرد چکش دارد و استفاده از روغن بی‌کیفیت می‌تواند باعث افزایش حرارت، کاهش راندمان و خرابی قطعات داخلی شود.

همواره باید از روغن توصیه‌شده توسط سازنده استفاده شود.

بررسی عملکرد چکش پس از نصب

پس از چند ساعت کار اولیه، لازم است عملکرد چکش مجدداً بررسی شود تا از صحت تنظیمات اطمینان حاصل گردد.

در این مرحله باید دمای روغن، قدرت ضربه و وضعیت اتصالات کنترل شود.

نقش اپراتور در افزایش عمر چکش

حتی بهترین چکش‌های هیدرولیکی نیز در صورت استفاده نادرست، دچار خرابی خواهند شد و به همین دلیل، آموزش اپراتور اهمیت زیادی دارد.

• عدم ضربه ممتد در یک نقطه
• عدم استفاده از چکش به‌عنوان اهرم
• حفظ زاویه صحیح ضربه
• جلوگیری از کارکرد خشک

مزایای نصب اصولی چکش هیدرولیکی

پرسش‌های متداول

آیا هر چکشی روی هر بیل مکانیکی قابل نصب است؟

خیر، چکش باید متناسب با وزن و ظرفیت هیدرولیک بیل انتخاب شود.

مهم‌ترین عامل در نصب صحیح چکش چیست؟

تنظیم صحیح فشار و دبی روغن هیدرولیک.

چرا هواگیری سیستم مهم است؟

برای جلوگیری از ضربات نامنظم و آسیب به قطعات داخلی.

آیا نصب اشتباه می‌تواند به بیل مکانیکی آسیب بزند؟

بله، نصب غیراصولی ممکن است باعث خرابی پمپ هیدرولیک و سیستم بازو شود.

هر چند وقت یکبار باید چکش سرویس شود؟

بسته به میزان کارکرد، اما معمولاً بازبینی روزانه و سرویس دوره‌ای ضروری است.

جمع‌بندی نهایی

نصب چکش هیدرولیکی روی بیل مکانیکی، فرآیندی کاملاً تخصصی و حساس است که نیازمند رعایت دقیق اصول فنی، هیدرولیکی و ایمنی می‌باشد و هرگونه بی‌توجهی به این موارد می‌تواند باعث کاهش راندمان، افزایش استهلاک و حتی خرابی‌های سنگین در تجهیزات شود.

در مقابل، نصب اصولی و استاندارد چکش، نه‌تنها باعث افزایش عمر مفید دستگاه و کاهش هزینه‌های تعمیرات می‌شود، بلکه بهره‌وری عملیاتی پروژه را نیز به‌طور چشمگیری افزایش خواهد داد.

در نهایت، موفقیت در استفاده از چکش هیدرولیکی تنها به کیفیت دستگاه وابسته نیست، بلکه دانش فنی، نصب صحیح، نگهداری اصولی و آموزش اپراتورها نیز نقش تعیین‌کننده‌ای در عملکرد و سودآوری تجهیزات خواهند داشت.
